SMD線圈 - 表面安裝芯片線圈指南
來源：本站 時間：2020/03/19
SMD線圈 - 什么是SMD線圈，什么是不同類型的SMD線圈或電感器。 手機使用哪種類型的SMD線圈。 了解有關SMD線圈的一切。

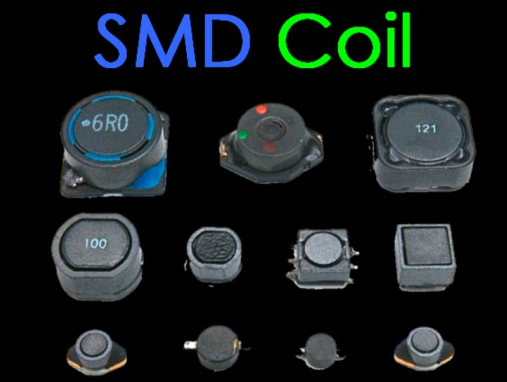

SMD線圈
什么是SMD線圈？它是如何制造的？
SMD芯片線圈是通過在導體底座上絞合任何導線而制成的。 形成線圈的基座稱為鐵芯。 當這些線圈沒有任何基座時，它們被稱為空心線圈。 線圈也被稱為電感器 。 線圈始終能夠抵抗電流的任何變化。 如果給任何線圈提供任何可變電源，線圈中會產生相反極性的電壓。 線圈的這種特性被稱為電感。 因此，線圈也被稱為電感器。
SMD線圈或電感器的類型
有很多類型的線圈，但表面安裝線圈主要用于手機。 這些微型芯片電感直接焊接在移動手機的PCB軌道上。 這種類型的電感稱為通用電感。 這用于高品質因數的尖銳頻率響應。 這些電感器通過在鐵氧體磁芯上用螺旋線制成，帶有磁屏蔽，并且在將其安裝在小硬包裝中后在兩端形成表面安裝端子。 這些接線端子鍍鎳，方便PCB軌道焊接。 鎳鍍層確保可靠的焊接。
什么是線圈的圖形符號？
線圈的圖形符號是：
線圈符號
哪個字符或字母表示線圈？
線圈由字母L表示
什么是線圈的工作？
線圈的主要功能是停止AC和PASS DC 。
什么是線圈單位？
卷的單位是亨利 。
DC對線圈的影響
線圈像普通導線一樣通過直流電流。 在獲得DC時線圈中會產生磁性。 線圈中的功率吸引鐵顆粒。
AC對線圈的影響
當交流電流或交流電流或可變電流給予線圈時，線圈中會產生可變的磁場 。 由于這個抵抗交流電壓的可變磁場而產生相反方向的交流電壓。
如何檢查線圈？
深圳市銘華航電SMT貼片加工廠:將萬用表的選擇旋鈕放在二極管標志上。 現在將探頭放在線圈的兩個端子上。 如果發出嗶嗶聲并且顯示讀數接近000，則表示線圈正常。 如果顯示屏顯示1，則表示線圈已打開或發生故障。
