PCBA目檢AOI檢查作業規范
一、目的
1. 規范相關人員的正確操作。
2. 針對PCB元件及焊點的外觀不良，及時對制程回饋問題，以改善SMT制程的良率，提升產品品質。
二、范圍
所有的神州ALD自動光學檢查儀，同時適用于有鉛/無鉛制程。
三、職責
1. 操作人員：一般的機器操作（開關機，載入程序，生產測試），日保養
2. 技術人員：負責程式的制作，調整，故障處理，月保養及作業標準的制定。
3. 品質部：稽核操作人員SOP的執行及設備保養。
三、操作步驟

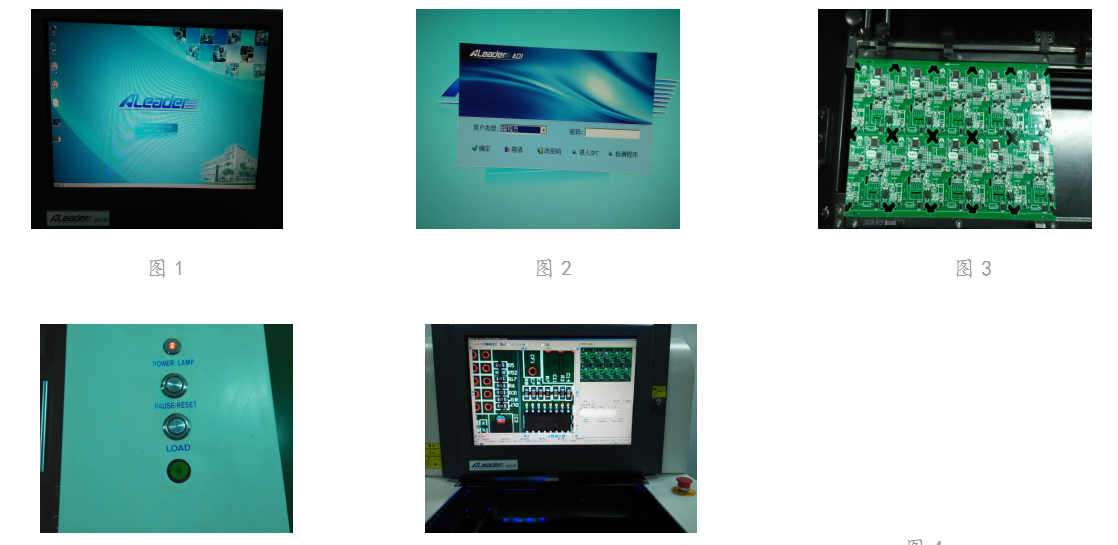

1. 將POWER按鈕打開到ON并開啟主控電腦開關，機器啟動后進入WINDOWS畫面，如圖1。
2. 點擊桌面上的ALD615圖標，在對話框里輸入用戶名和密碼或是直接按確認鍵，機器進行復位，如圖2 。
3. 載入需要檢測的PCB程序，并調整導軌的寬度。
4. 按正確方向 放入PCB，按機器的右邊的LOAD鍵，機器開始自動檢，如圖3，圖4。
5. 檢測完成后機器顯示PASS或需確認的不良點圖片，左手取出已檢測的PCB，右手同時放入另外一塊PCB，按LOAD鍵進行下一塊PCB的自動檢測，如圖5。
6. 在機器自動檢測的同時，對前一塊已檢測的PCB進行確認，如圖6：
6.1如AOI機器檢測顯示PASS，表示檢測未發現不良，操作員在每一小片PCB規定的位置打上標記，按順序直接放入OK品放置區的靜電框；
6.2如機器有顯示不良圖片，操作員則對PCB上對應的元件進行第二次目檢確認（參照SMT外觀檢驗標準）：
a. 若所有的不良點經目檢確認為AOI誤判（假不良），操作員則在每一小片PCB規定的位置打上標記，按順序放入OK品放置區的靜電框；
b. 若顯示的不良點經目檢確認為NG，操作員則在相應的位置貼上紅色的箭頭標簽，將其放入不良品放置區域的靜電框交維修處理，并填寫AOI檢查日報表；
c. AOI檢查出的不良點位或是AOI誤判的假不良較多時，應及時通知技術人員處理。
7. 關機：檢測結束退出生產畫面，主控電腦關機，將POWER按鈕打到OFF，關閉設備電源。
四、注意事項：
深圳市小銘打樣SMT貼片加工 1. 必須佩戴防靜電手環和防靜電手套，取板或放板時必須水平拿放，并且要輕拿輕放，不可疊放，防止碰撞；
3. 良品和不良品要分開放置，不良的PCB維修后必須重新檢測AOI。
4. 連續出現3片以上相同位置異常必須及時通知技術人員調整設。
