PCB設計厚度走線-您應該知道的
PCB板的重要性不可否認也不容忽視，因?yàn)樗鼈儫o(wú)疑是現代電氣和電子設備的支柱。 PCB板的厚度對于設計人員在PCB板設計過程中具有巨大的意義。 厚度保持著重要的重力，因?yàn)楹雎运赡軙?huì)使PCB板不起作用或可能導致?lián)p壞或火花，從而也可能損壞連接到該板上的組件。 由于市場上存在單面，雙面和多層PCB板，因此這些板的厚度也隨PCB板的類型而變化。 常用的PCB走線厚度包括范圍從0.008英寸到0.240英寸的PCB走線厚度，包括0.2毫米（0.0079英寸），0.4毫米（0.016英寸），0.5毫米（0.020英寸），0.6毫米（0.024英寸），0.8毫米。 （0.032英寸），1.0毫米（0.04英寸），1.2毫米（0.047英寸），1.5毫米（0.062英寸），1.6毫米（0.063英寸），2.0毫米（0.079英寸），2.3毫米（0.091英寸）等。

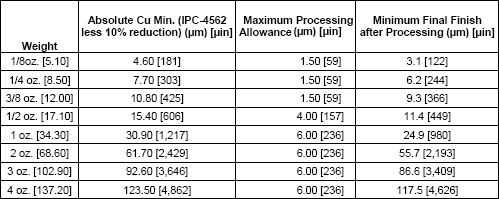

圖1顯示了一張表，其中詳細列出了設計人員使用的PCB板的不同厚度。
圖 1
內容
1.PCB走線厚度
1.PCB走線厚度
設計者在設計PCB板時選擇任何PCB板的PCB跡線厚度。 設計者在設計四層PCB板時通常選擇的厚度為0.020英寸，0.031英寸，0.040英寸，0.047英寸，0.062英寸，0.093英寸和0.125英寸。用戶可以選擇?，1或2盎司內層圖2顯示了PCB跡線厚度的可視化表示，以及在組件蝕刻到電路板表面之前和之后其變化的方式 。
圖 2
所用銅的厚度在PCB厚度的選擇中起著至關重要的作用，因?yàn)樗鼈兿嗷ヒ蕾?lài)。 將PCB板中所用的銅厚度單位在1平方英尺的面積上進行盎司軋制。 通常，使用1盎司銅的PCB板的厚度為1.4密耳。 圖3顯示了PCB板中所用銅的寬度與PCB總走線厚度之間的關系。
圖 3
結論
如果不小于PCB板的厚度，那么PCB厚度的含義是等效的。 PCB的厚度極為重要。 設計人員執行了大量復雜的計算，以達到可提供準確結果的PCB板深度。 實際上，設計人員可以使用PCB跡線厚度計算器來立即計算PCB板的厚度。 如果錯誤地計算出PCB走線厚度，可能會導致無法獲得PCB所設計的準確結果，也可能導致?lián)p壞附著在PCB板表面上的組件 。
深圳光明區SMT貼片加工：設計人員使用了細致而精確的技術來確保PCB板的準確厚度。 由于PCB的精度，PCB設計過程中使用的材料厚度不會浪費或過度使用。
