        帶加強筋的柔性線路板

        來源:CLTPHP     時間:2020/04/11

             對于柔性電路和剛性-柔性印刷電路板,在許多設計中,加勁件是常見且重要的要求,因?yàn)樗鼈冊谠S多應用中提高了柔性電路的耐用性和可靠性。

             加勁肋還為柔性區域提供機械功能,而不是整個零件的電氣要求的一部分。如果您的電路板在彎曲的一側或兩側都需要加勁肋,則可能需要多次層壓,這會增加成本和交貨時間。但是,在某些情況下最終需要加勁肋。



        靈活的PCB加勁肋要求

        柔性PCB加強筋要求包括以下用途類別:

        加固連接器區域,以減輕較大連接器的應力或重復插入連接器

        ZIF(零插入力)厚度要求

        局部彎曲約束

        創建用于放置SMT焊盤和組件的平面

        最小化組件應力

        管理散熱(鋁和鋼)·

        使陣列足夠剛性,以在沒有固定裝置的情況下完成自動組裝過程

        ·



        關于Flex PCB加勁劑的須知

             作為最后的制造步驟之一,將加勁劑添加到柔性電路中,并可以與壓敏粘合劑(PSA)層或熱固性粘合劑層一起施加。從低成本的角度來看,壓敏粘合劑的應用通常最便宜。熱固型流動粘合劑(傳統的PCB預浸料)需要將柔性PCB放回層壓機中,以施加固化粘合劑所需的熱量和壓力,必須將其預先切割成加勁劑本身的特定形狀。

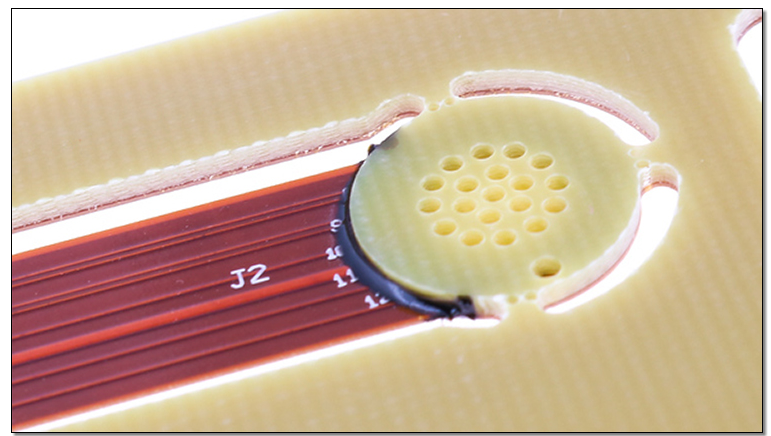

             確保在指定PCB加強筋和鍍通孔組件一起使用時,確保設計將在您要插入組件的電路板的同一側上具有加強筋,以便可以使用焊盤。在這些應用中,能夠?qū)⒓觿爬呱系目拙_對準到PCB上的鍍通孔是至關重要的,以確??梢暂p松地將元件引線穿過這些孔。作為此過程的一部分,客戶需要與他們的柔性PCB制造商合作,以確保所使用的粘合劑系統和所使用的注冊方法足以實現客戶目標。

        20200411/526ca6bdb7c72049c73bdafcdc165548.png

        在柔性和剛性-柔性PCB上添加加強筋將增加額外的處理時間,材料和人工,從而增加成本。作為設計提示,頂層和底層上的加勁肋和覆蓋層終止點應至少重疊0.030英寸,以避免應力點,并且將所有加勁肋保持相同的厚度可減少制造過程中的處理時間。

        為撓性和剛撓性PCB選擇加強材料的厚度時,降低成本和縮短交貨時間的最佳方法是堅持最常見的層壓板厚度,例如0.010“,0.031”0.047“0.062”,僅舉幾例。每個制造商都有自己的不同產品庫存,因此與他們合作確定最佳的通用厚度是很重要的,以確保您未指定會造成成本和物流挑戰的厚度。



        為什么在柔性電路應用中使用加勁肋

        柔性PCB加強筋要求包括以下用途類別:

        ·

        剛性組件/連接器區域

        ZIF(零插入力)厚度要求

        局部彎曲約束

        ·

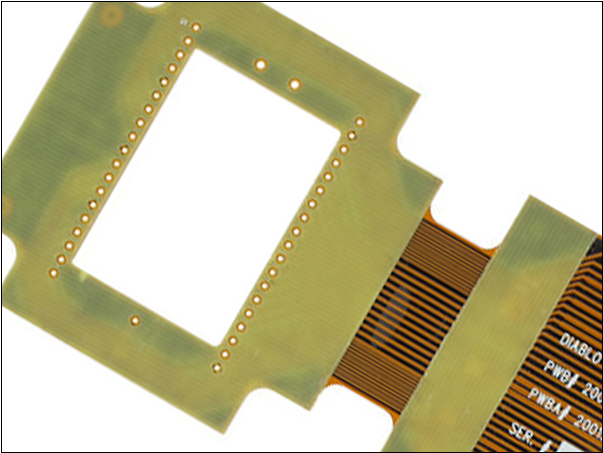

        組件/連接器加勁肋

        功能:

        ·

        創建一個局部剛性區域,在該區域上連接組件/連接器。

        ·

        ·

        通過防止組件區域中的彎曲彎曲來保護焊點。

        ·



        材料選擇:

        FR4,聚酰亞胺,鋁,不銹鋼

        提供各種厚度


        附著方式:

        用柔性膠熱粘合

        壓敏膠(PSA)

        20200411/7a13c22b6395adc2f5136fede243eefa.png

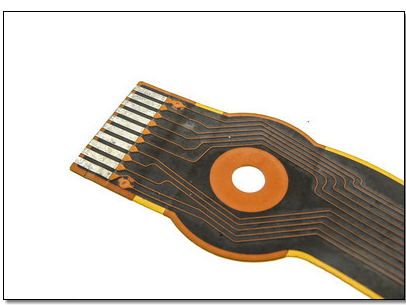

        ZIF加強筋

        功能:

        ·

        觸指處的局部厚度增加,以滿足特定的ZIF連接器規格。

        材料選擇:

        僅聚酰亞胺

        提供各種厚度以滿足特定設計要求

        附著方式:

        僅通過撓性粘合劑熱粘合

        20200411/07621fdd89e8e4c9de8bbaced18c1cf5.png



        局部彎曲約束

        功能:

        ·

        小銘打樣SMT貼片:將彎曲區域限制在柔性設計中的特定位置,以方便最終組裝,達到特定的彎曲要求或其他最終用途=要求。



        材料選擇:

        FR4,聚酰亞胺

        提供各種厚度



        附著方式:

        用撓性膠熱粘合

        壓敏膠(PSA)
