        如何選擇HDI PCB材料

        來源:CLTPHP     時間:2020/05/08

                HDI PCB材料:為您的PCB選擇合適的介電材料很重要,無論您在從事哪種應用,但高密度互連(HDI)技術的風險更高。它們很小,很輕,很強大;但是它們有特定的結構要求,使用無鉛焊料時,必須選擇分解溫度(Td)較高且總體上質量較高的材料。

        那么,您如何選擇呢?以下是選擇HDI PCB材料時的注意事項的概述。在進入HDI應用程序之前,如果要了解PCB材料特性的速成課程,請查看選擇PCB基板:了解介電材料的特性?;蛘?,獲得有關Sierra Circuits材料選擇器的即時幫助-插入所需的屬性值,并以易于比較的格式獲取兼容材料的列表。

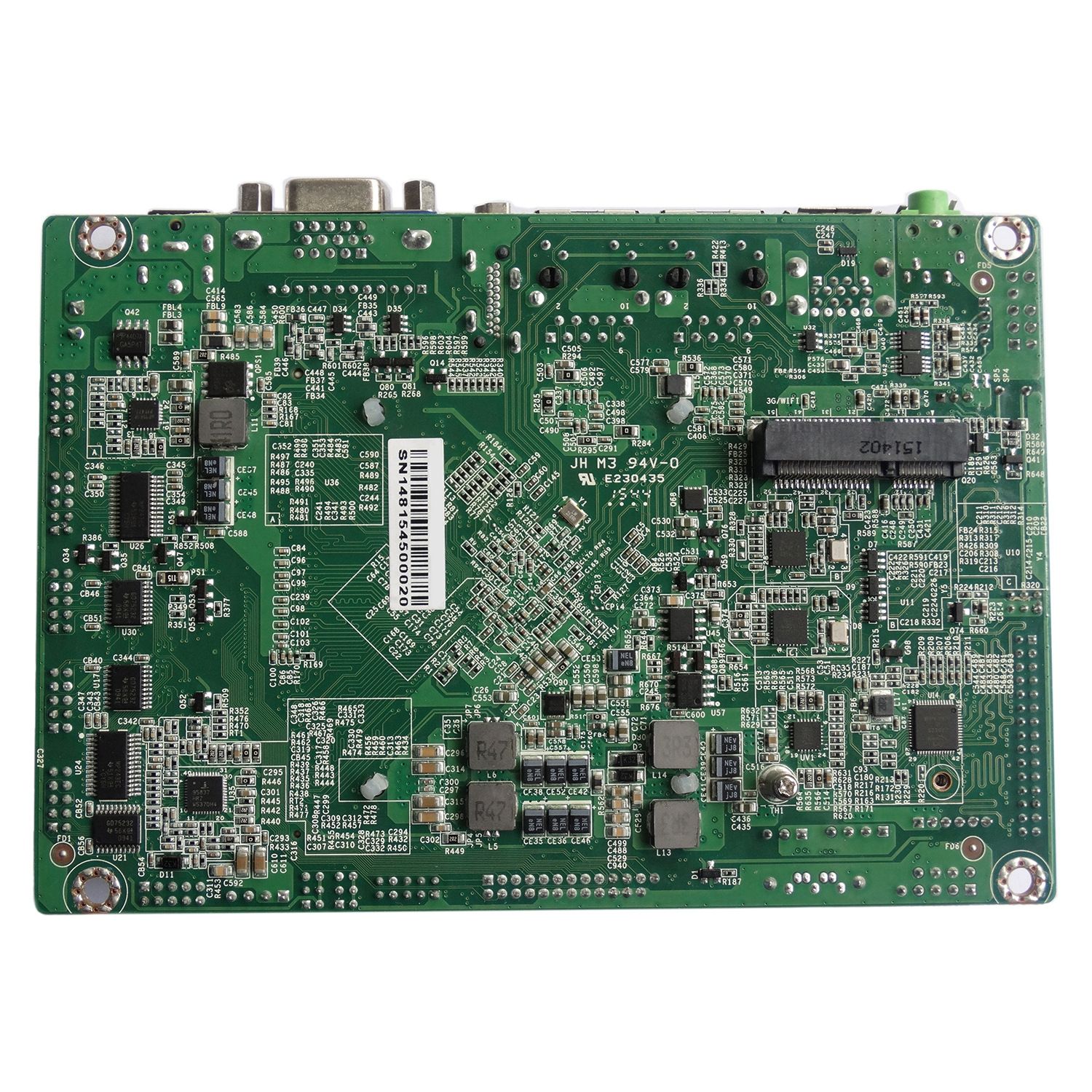

         20200508/6d3b2f92eeeee4cfe36616e6b4f20850.jpg

        什么是HDI堆疊?

        HDI PCB的單位面積電路密度比傳統PCB高。它具有細線和間距(≤100 μm),小過孔(<150 μm)和捕獲焊盤(<400 μm)以及高連接焊盤密度(> 20 pads / cm2)。 HDI PCB的體積小,重量輕,非常適合手機或醫療設備等小型消費應用。

        HDI疊層中,樹脂基體具有介電特性和電阻,可將高導電層(如銅箔)分開。有關不同的HDI堆疊的其他信息,請觀看我們的HDI成本注意事項視頻。

        PCB中的樹脂基體為分離的導電層提供了電阻特性。



        介電材料

        選擇正確的介電材料或樹脂對于HDI性能至關重要。與傳統的多層PCB材料相比,它們通常需要更高的質量,并且以下特性至關重要:



        玻璃化溫度(Tg

        分解溫度(Td

        沿Z軸的熱膨脹系數(CTEz

        脫層時間



        通常,性能越高,材料越昂貴。這是一張將成本與性能以及典型應用進行比較的常見電介質圖表:

        電介質材料的成本隨著性能的提高而增加。通過:HDI手冊

        適合您應用的HDI材料類型

        考慮到高頻下的信號能量損耗,要求PCB材料的介電損耗角正切或損耗因子(Df)低,并且Df與頻率響應曲線更平坦。適用于HDI的材料分為四類:

        中速和損耗:中速材料是最常見的PCB材料-FR-4系列。它們的介電常數(Dk)與頻率響應的關系不是很平坦,并且具有更高的介電損耗。因此,它們的適用性僅限于少數GHz數字/模擬應用。

        高速,低損耗:高速材料的Dk與頻率響應曲線較為平坦,介電損耗約為中速材料的一半。這些適用于高達?0 GHz的頻率。

        高速,低損耗,高信號完整性:與其他材料相比,這些材料的Dk相對于頻率響應曲線更平坦,介電損耗也低,并且產生的無用電噪聲也更少。

        高速,低損耗,高信號完整性,射頻和微波:

        用于射頻/微波應用的材料具有相對頻率響應最平坦的Dk和最小的介電損耗。它們適合高達20 GHz的應用。



        請注意,這些堆疊材料很難處理,并且不適用于每種HDI堆疊。有關更多信息,請查看我們的HDI材料視頻。

        通常,為了在高速數字應用中獲得更好的信號傳輸性能,請使用具有較低Dk,Df和更好SI特性的材料。對于RF和微波應用,請使用Df盡可能低的材料。請使用最低Df的材料,并且在信號衰減很重要的情況下,請使用低損耗的高速材料。如果存在串?dāng)_問題,請使用Dk較低的材料降低串?dāng)_。當使用PCB尺寸和布局特征較小的微電子基板時,適合使用BT材料。

        請記住,這些材料很難處理,并且不適合每次堆疊。有關HDI堆疊的更多信息,請查看有關HDI可制造性和成本的技術講座。

        這是常見材料和推薦應用領域的圖表,以及諸如Tg,Dk,TfCTEz的關鍵屬性值。



        PCB材料特性和推薦應用領域

        小銘打樣SMT貼片加工DK值可在上述數據表中找到;但是,對于實際的PCB結構中使用的各種芯和預浸料,它們將有所不同。
